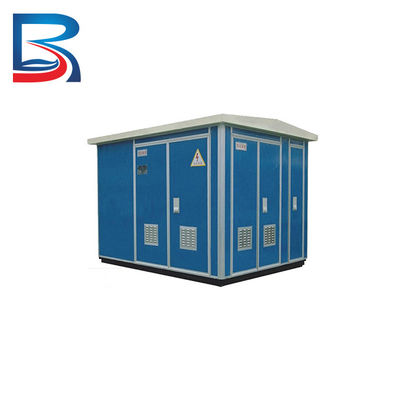

TNB Compact Transformer Substation لمحطة السكك الحديدية والطريق السريع

محطة فرعية صغيرة داخلية من النوع TNB من النوع الخارجي لمحطة السكك الحديدية والطريق السريع

وصف المنتج

المحطة الفرعية من نوع الصندوق (يشار إليها باسم "الصندوق الفرعي" للاختصار) هي مجموعة كاملة مدمجة من معدات توزيع الطاقة التي تجمع بين مجموعة المفاتيح الكهربائية ذات الجهد العالي ومحولات التوزيع والمفاتيح الكهربائية ذات الجهد المنخفض ومعدات قياس الطاقة وأجهزة تعويض الطاقة التفاعلية في صندوق واحد أو عدة صناديق وفقًا لمخطط أسلاك معين.

إنها مناسبة للاستخدام في أنظمة التيار المتردد ثلاثية الطور 10 / 0.4KV كوسيلة لتوزيع الطاقة على طول الخطوط وللتوزيع.بالمقارنة مع المحطات الفرعية الأوروبية ذات السعة نفسها ، فإن المحطات الفرعية من نوع الصندوق الأمريكي لها هيكل أكثر منطقية.تقوم المحطات الفرعية الأوروبية من النوع الصندوقي بتركيب المحول والمعدات الكهربائية العادية ذات الجهد العالي في نفس الغلاف المعدني ، مما يؤدي إلى ارتفاع درجة الحرارة في حجرة المحولات ، مما يجعل تبديد الحرارة أمرًا صعبًا ويؤثر على الناتج.

بالإضافة إلى ذلك ، تستخدم المحطات الفرعية الأوروبية من النوع الصندوقي مفاتيح وصمامات تحميل عادية ذات جهد عالٍ ، ومجموعة مفاتيح منخفضة الجهد في الصندوق ، مما ينتج عنه أبعاد أكبر.تختلف المحطات الفرعية من نوع الصندوق الأمريكي عن المحطات الفرعية من نوع الصندوق الأوروبي في الهيكل.من منظور التخطيط ، لا يتم ترتيب مقصورة الجهد المنخفض ، وحجرة المحولات ، وحجرة الجهد العالي على شكل حرف T ولكن في شكل متقاطع.من منظور هيكلي ، ينقسم هذا النوع من المحطات الفرعية من النوع الصندوقي إلى جزأين: الجزء الأمامي والخلفي.

يحتوي الجزء الأمامي على فترات تشغيل الجهد العالي والمنخفض ، بما في ذلك الكتل الطرفية للجهد العالي والمنخفض ، ومقابض تشغيل مفتاح التحميل ، والمفاتيح المقطعية التي تنظم الجهد بدون حمل ، والصمامات الإضافية ، ومقاييس مستوى الزيت ، وما إلى ذلك. الجزء الخلفي هو الزيت الخزان والرادياتير ، حيث يتم وضع لف المحول ، والقلب الحديدي ، ومفتاح الحمل عالي الجهد ، والصمام.تستخدم موانع الصواعق أيضًا موانع الصواعق بأكسيد المعدن المغمور بالزيت.يزيل المحول وسائد الزيت ويستخدم خزان زيت مغلقًا مصممًا وفقًا لمبدأ حجم فجوة الزيت والغاز الثابت ، مع تعرض خزان الزيت والرادياتير للهواء ، مما يجعل تبديد الحرارة أمرًا سهلاً.

يستخدم قاطع الدائرة ذات الجهد المنخفض قاطع الدائرة البلاستيكي كقاطع الدائرة الرئيسي وقاطع الدائرة الخارجة.نظرًا لهيكلها المبسط ، يتم تقليل حجم وحجم هذا النوع من المحطات الفرعية من النوع الصندوقي بشكل كبير.نظرًا لصغر حجمها وبابها أحادي الجانب ، فإن بصمتها المطلوبة هي 1/4 فقط من محطة فرعية من نوع الصندوق الأوروبي ، وحجمها هو 1/5 إلى 1/3 فقط من محطة فرعية من نوع الصندوق الأوروبي من نفس سعة.

تستخدم المحطات الفرعية من نوع الصندوق الأمريكي الصمامات لحماية جانب الجهد العالي وقواطع الدائرة الهوائية الأوتوماتيكية ذات الغلاف البلاستيكي لحماية جانب الجهد المنخفض ، وهي نفس طريقة الحماية المستخدمة في محولات التوزيع الصينية 10 كيلو فولت.تعمل الصمامات عالية الجهد على حماية الأعطال الداخلية في المحولات ، بينما تحمي قواطع الدائرة الهوائية الأوتوماتيكية أعطال التيار الزائد للخط الجانبي للجهد المنخفض وأعطال الدائرة القصيرة والجهد المنخفض.عيوب المحطات الفرعية من نوع الصندوق الأمريكي هي أن مفتاح الحمل مغمور في الزيت ، مما يتسبب في تفحيم الزيت وتحلله بواسطة الأقواس ، مما ينتج عنه غازات ضارة مثل الأسيتيلين ، مما يقلل من الأداء ويسبب حوادث.

بالإضافة إلى ذلك ، لا توجد نقاط فصل مرئية ، مما يجعلها غير ملائمة للصيانة.نظرًا لأن طرق الحماية والقياس للجهد المنخفض المستخدمة في الولايات المتحدة تختلف عن تلك المستخدمة في الصين ، فإن المحطات الفرعية من نوع الصندوق الأمريكي لا تأتي مع حماية وقياس الجهد المنخفض.

لتلبية احتياجات المستخدمين المحليين ، تم تجهيز المحطات الفرعية من النوع الصندوقي المنتجة محليًا بخزائن توزيع الجهد المنخفض على جانب الجهد المنخفض.نظرًا لأن المحطات الفرعية من النوع الصندوقي تتعرض لأشعة الشمس المباشرة لفترات طويلة ، فإنها تؤثر على تبديد الحرارة لقواطع الدائرة ذات الغلاف البلاستيكي ، مما يجعلها غير قادرة على فصل الأحمال وتيارات الدائرة القصيرة بشكل صحيح ، مما قد يؤدي إلى أخطاء جانبية عالية الجهد.

تخصيص

ملف الشركة

1.Chongqing Bosun Electrical Co.، Ltd. تأسست في عام 1996 ، وتقع في منطقة Banan Chongqing China ، مع وسائل النقل المريحة ، وتغطي مساحة قدرها 8000 متر مربع.

2- مكرسة في البحث والتطوير والتصنيع والتركيب والمبيعات لمجموعات كاملة من المفاتيح الكهربائية ذات الجهد العالي والمنخفض ومعدات التحكم من 40.5 كيلو فولت إلى 0.22 كيلو فولت.

3.أكثر من 20 شهادة CCC / CQC ، تفي بمتطلبات أعلى مستوى حماية لـ IP65 وبيئة ارتفاع 4500 متر ، احصل على شهادة نظام إدارة الجودة GB / T19001: 2016 / ISO9001: 2015 ،

4. قسم تطوير المنتج الكامل ، فريق التصميم.

5.أنواع مختلفة من بناء المنتجات وتصميم التصنيع باستخدام أنظمة الكمبيوتر المتخصصة في تصميم البرمجيات الميكانيكية والكهربائية CAD.

6. استكمال معدات المراقبة والقياس والاختبار لضمان جودة المنتجات العالية.

7.خط إنتاج كامل بما في ذلك معدات معالجة CNC ، معدات اللحام ، ومعدات الرفع المطلوبة لإنتاج الخزانات ، معدات ثني قضيب النقل ، معدات القصدير ، الأدوات الكهربائية ، ومعدات إنتاج التجميع الأخرى اللازمة لإنتاج التجميع الكامل.

8.أكثر من 10 براءات اختراع للمنتج وبراءات نماذج المنفعة.

9. خدمة ممتازة تستند إلى شعار "الجودة أولاً ، العميل قبل كل شيء ، البقاء على قيد الحياة من خلال الجودة ، والتطوير من خلال الخدمة ، والتحسين المستمر."

مادة

1.يتبنى باب الخزانة عملية حافة مشطوفة مزدوجة ، مما يزيد من القوة الهيكلية لنفس المادة بنسبة 50٪.

2 تم إجراء جميع فتحات التثبيت باستخدام عملية الختم والتمديد متعددة الطبقات ، والتي تقلل من حالة السلك المنزلق بأكثر من 80٪.

3 تتبنى فتحات المدخل والمخرج هيكلًا مركبًا من فتحات الضربة القاضية والثقوب المربعة ، والتي يمكن اختيارها بمرونة أثناء التثبيت في الموقع.

4 يعتمد الصندوق عملية طي مزدوجة ، مما يزيد من القوة الهيكلية لنفس المادة بنسبة 50٪.

5 تتبنى دائرة التحكم تصميمًا مركبًا لوضع التصحيح ووضع الحماية من الحرائق ، مما يقلل بشكل كبير من احتراق المروحة ومعدات مضخة المياه المصممة للحماية من الحريق أثناء التصحيح.

مزايا

1. جودة ممتازة

2.24 ساعة خدمة

3. تصميم المهنية

4. تقنية متقدمة

5. التسليم السريع
