| مكان المنشأ: | تشونغتشينغ |
| اسم العلامة التجارية: | Bosun |
| إصدار الشهادات: | ISO9001, CE, CQC,CCC |
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | 999 - 9999 USD |
| تفاصيل التغليف: | حقيبة خشبية |
| وقت التسليم: | 15 يوم عمل |
| شروط الدفع: | T / T ، L / C ، ويسترن يونيون |
| القدرة على العرض: | 2000 قطعة شهريا |
| اسم المنتج: | محطة فرعية لإمداد الطاقة | لون: | كما هو مطلوب |
|---|---|---|---|
| ODM / OEM: | قبلت | شهادة: | ISO ، 9001 CQC ، CCC ، CE |
| قسط: | T / TL / C. | التعبئة: | حقيبة خشبية |
| تسليط الضوء: | المحولات الفرعية المدمجة للطريق السريع,محطة فرعية لإمداد الطاقة بأربع مراحل,محطة فرعية لإمداد الطاقة لأنظمة الشبكة الكهربائية |
||

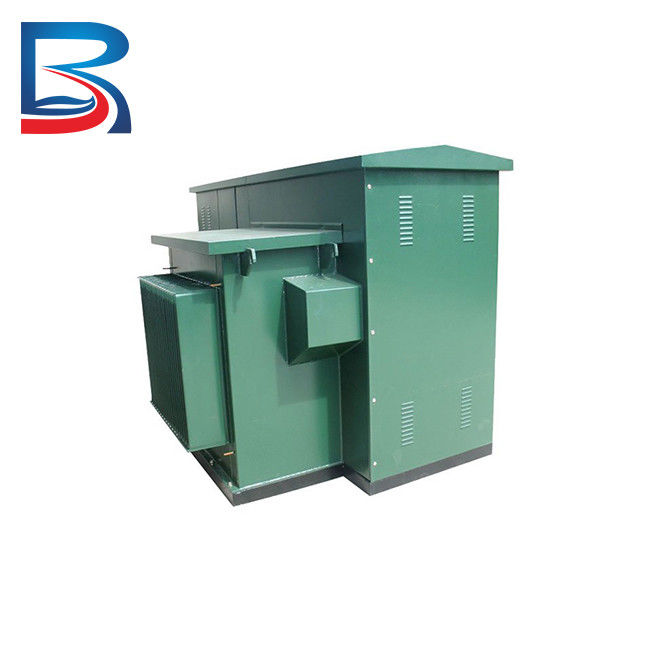

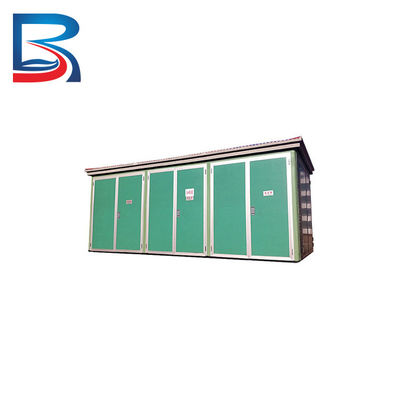

محطة فرعية لإمداد الطاقة بأربع مراحل لأنظمة الشبكة الكهربائية والطرق السريعة
وصف المنتج
عناصر
• المحولات هي المعدات الرئيسية التي تتحول بين مستويات الجهد.يتم استخدام أنواع مختلفة بناءً على متطلبات الطاقة.
• تستخدم قواطع الدائرة مثل قواطع الزيت والفراغ وسداسي فلوريد الكبريت من أجل العزل والحماية بسرعة.لديهم تقييمات المقاطعة والدائرة القصيرة التي تتطابق مع أخطاء النظام.
• يتم استخدام مفاتيح مثل مفاتيح الفصل ومفاتيح فصل الحمل لعزل الخطوط لأغراض الصيانة.
• تعمل موانع الصواعق على تقليل الجهد الزائد الناتج عن البرق والتبديل والأعطال.يقومون بتحويل الجهد الزائد إلى الأرض.
• تستخدم المحولات الحالية والمحولات المحتملة للقياس والحماية والتحكم.أنها توفر مخرجات الجهد المنخفض المعزولة.
نظر تصميم
• التخطيط - يتم ترتيب المكونات لتحسين استخدام المساحة ، وإمكانية الوصول ، والتوسع المستقبلي ، والفصل حسب فئة الجهد.
• التبريد - يتم توفير التهوية الكافية ، والمشتتات الحرارية وأنظمة التبريد على أساس الظروف المحيطة وأحمال حرارة المعدات.
• التأريض - يتم استخدام نظام تأريض ذو مقاومة منخفضة للحد من الفولتية الخطرة في ظل ظروف الأعطال.
• العزل - يتم عزل المكونات بناءً على أعلى جهد للنظام بالإضافة إلى هوامش أمان كافية.
• التحكم - غالبًا ما تستخدم المحطات الفرعية وحدات طرفية بعيدة لتسهيل التحكم في SCADA ومراقبتها عبر مسافات طويلة.
• الأمن - الأمن المحيط ، وأنظمة المراقبة والقيود المفروضة على وصول الأفراد تعزز الأمن المادي.
التخطيطات
• المحطات الفرعية الداخلية بها جميع المعدات الموجودة في المبنى للحماية من الطقس.تتطلب الأساسات والجدران والأسقف.
• المحطات الفرعية الخارجية مزودة بمعدات مثبتة مباشرة في الهواء الطلق.إنها تتطلب أعمالًا مدنية أقل ولكنها تتعرض للطقس.
• يتم تجميع المحطات الفرعية المعيارية / المصنوعة في المصنع من وحدات أو حاويات مسبقة الصنع يتم نقلها وتركيبها في الموقع.
• تستخدم المحطات الفرعية GIS (المفاتيح الكهربائية المعزولة بالغاز) غاز SF6 كوسيط عازل بدلاً من الهواء.لديهم بصمة مضغوطة.
تخصيص
| الفولطية | 12 / 17.5 / 24 كيلو فولت | 36 كيلو فولت |
|
معيار قابل للتطبيق |
إيك 62271 - 202 (إيك 61330) | إيك 62271 - 202 (إيك 61330) |
| درجة حرارة محيطة طبيعية | 40 درجة مئوية | 40 درجة مئوية |
| أقصى درجة حرارة محيطة | 50 درجة مئوية | 50 درجة مئوية |
| بناء الضميمة | معياري | معياري |
| تنفس | طبيعي | طبيعي |
| فئة درجة الحرارة (قياسي) | ك 10 | ك 10 |
| مقصورة MV و LV | IP 54 | IP 54 |
| حجرة المحولات | IP 23 | IP 23 |
| الفولطية المقدرة (kV) | 12/24 كيلو فولت | 36 كيلو فولت |
| تردد الطاقة (kV rms) | 28/50 | 70 |
| الدافع (kV p) | 75/125 | 170 |
| التردد المقدر (هرتز) | 50/60 | 50/60 |
| التيار العادي المقدر (A) | 630 | 630 |
| قدرة الكسر (A) | 630 | 630 |
| قدرة الصنع (kA) | 52.5 / 40 | 50 |
| التيار العادي المقدر (A) | 630 | 630 |
| قدرة الكسر (kA) | 21/16 | 20 |
| قدرة الصنع (kA) | 52.5 / 40 | 50 |
| القدرة المقدرة (kVA) - نوع الزيت | 2500 | 2000 |
| القدرة المقدرة (kVA) - النوع الجاف | 2500 | 2000 |
| الفولطية الثانوية المقدرة (V) | 433 | 433 |
| مجموعة المتجهات | Dyn 11 | Dyn 11 |
| نطاق التنصت | + 5 خطوات 2.5٪ | + 5 خطوات 2.5٪ |
| IP | نعم | نعم |
| القوس الداخلي | نعم | نعم |
| فئة الضميمة | نعم | نعم |
| اختبار التأثير | نعم | نعم |
| اختبار ماس كهربائى على التأريض | نعم | نعم |
