| مكان المنشأ: | تشونغتشينغ |
| اسم العلامة التجارية: | Bosun |
| إصدار الشهادات: | ISO9001, CE, CQC,CCC |
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | 999 - 9999 USD |
| تفاصيل التغليف: | حقيبة خشبية |
| وقت التسليم: | 15 يوم عمل |
| شروط الدفع: | T / T ، L / C ، ويسترن يونيون |
| القدرة على العرض: | 2000 قطعة شهريا |
| اسم المنتج: | نوع الصندوق محطة فرعية | لون: | كما هو مطلوب |
|---|---|---|---|
| ODM / OEM: | قبلت | قسط: | T / TL / C. |
| التعبئة: | حقيبة خشبية | شهادة: | ISO ، 9001 CQC ، CCC ، CE |

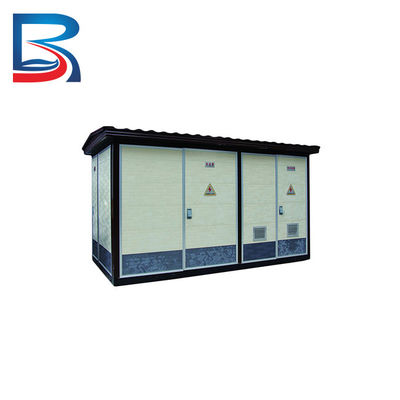

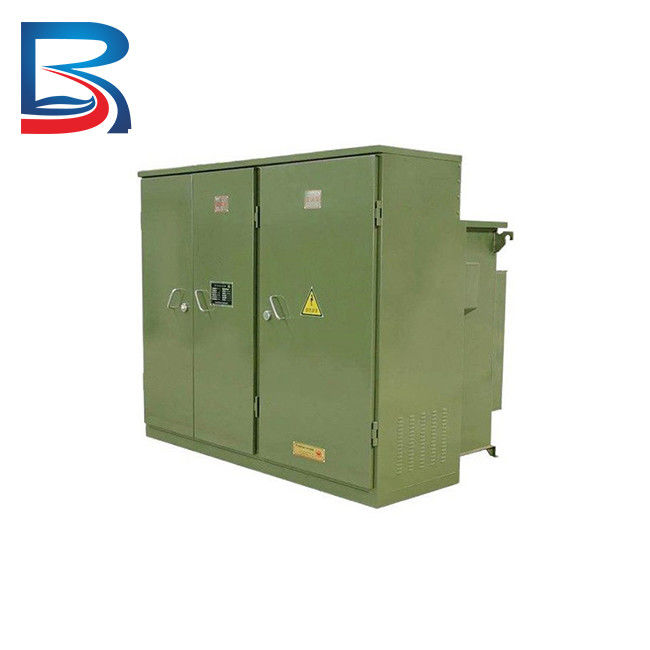

محطة فرعية من نوع الصندوق الخارجي لأنظمة التوزيع والطرق السريعة
وصف المنتج
تعد محطات المحولات الفرعية (CTS) جزءًا مهمًا من نظام توزيع الطاقة ، حيث توفر حلاً مدمجًا وفعالًا لتوزيع الطاقة في أماكن مختلفة ، بما في ذلك المناطق الحضرية والريفية.وهي مصممة للاستخدام في أنظمة التيار المتردد ثلاثية الطور 12 كيلو فولت و 50 هرتز بسعة أقل من 2500 كيلو فولت أمبير.
تتمثل إحدى المزايا الرئيسية لـ CTS في صغر حجمها وهيكلها المضغوط ، مما يتيح تركيبها في المناطق التي تكون فيها المساحة محدودة.كما أنها عالية الحركة ويمكن نقلها بسهولة إلى مواقع مختلفة حسب الحاجة.وهذا يجعلها مثالية للاستخدام في تطبيقات إمدادات الطاقة المؤقتة ، مثل مواقع البناء أو الأحداث.
ميزة أخرى لـ CTS هي تشغيلها الآمن والموثوق.وهي مصممة لتلبية أعلى معايير السلامة ومجهزة بأجهزة حماية متنوعة لمنع تلف المعدات وضمان عدم انقطاع التيار الكهربائي.كما أنها سهلة الصيانة وتتطلب الحد الأدنى من الصيانة ، مما يقلل من وقت التوقف عن العمل وتكاليف الإصلاح.
من حيث استخدامها في أنظمة توزيع الطاقة ، يمكن استخدام CTS في أنظمة توزيع طاقة الشبكة الحلقية ، بالإضافة إلى أنظمة توزيع الطاقة المزدوجة أو أنظمة توزيع الطاقة الطرفية الإشعاعية.إنها بديل فعال من حيث التكلفة للمحطات الفرعية المدنية التقليدية ، حيث تشغل جزءًا صغيرًا فقط من المساحة وتقلل من عبء العمل في التصميم وحجم البناء.
في ظل ظروف الاستخدام العادية ، يمكن أن تعمل CTS في نطاق واسع من درجات الحرارة ، من -25 درجة مئوية إلى 40 درجة مئوية ، ويمكنها تحمل رياح تصل سرعتها إلى 35 مترًا / ثانية.وهي مصممة أيضًا للعمل على ارتفاعات تقل عن 1000 متر وبميل رأسي لا يتجاوز 5 درجات.
تخصيص
| الفولطية | 12 / 17.5 / 24 كيلو فولت | 36 كيلو فولت |
|
معيار قابل للتطبيق |
إيك 62271 - 202 (إيك 61330) | إيك 62271 - 202 (إيك 61330) |
| درجة حرارة محيطة طبيعية | 40 درجة مئوية | 40 درجة مئوية |
| أقصى درجة حرارة محيطة | 50 درجة مئوية | 50 درجة مئوية |
| بناء الضميمة | معياري | معياري |
| تنفس | طبيعي | طبيعي |
| فئة درجة الحرارة (قياسي) | ك 10 | ك 10 |
| مقصورة MV و LV | IP 54 | IP 54 |
| حجرة المحولات | IP 23 | IP 23 |
| الفولطية المقدرة (kV) | 12/24 كيلو فولت | 36 كيلو فولت |
| تردد الطاقة (kV rms) | 28/50 | 70 |
| الدافع (kV p) | 75/125 | 170 |
| التردد المقدر (هرتز) | 50/60 | 50/60 |
| التيار العادي المقدر (A) | 630 | 630 |
| قدرة الكسر (A) | 630 | 630 |
| قدرة الصنع (kA) | 52.5 / 40 | 50 |
| التيار العادي المقدر (A) | 630 | 630 |
| قدرة الكسر (kA) | 21/16 | 20 |
| قدرة الصنع (kA) | 52.5 / 40 | 50 |
| القدرة المقدرة (kVA) - نوع الزيت | 2500 | 2000 |
| القدرة المقدرة (kVA) - النوع الجاف | 2500 | 2000 |
| الفولطية الثانوية المقدرة (V) | 433 | 433 |
| مجموعة المتجهات | Dyn 11 | Dyn 11 |
| نطاق التنصت | + 5 خطوات 2.5٪ | + 5 خطوات 2.5٪ |
| IP | نعم | نعم |
| القوس الداخلي | نعم | نعم |
| فئة الضميمة | نعم | نعم |
| اختبار التأثير | نعم | نعم |
| اختبار ماس كهربائى على التأريض | نعم | نعم |
مرافق الانتاج
مادة
1.يتبنى باب الخزانة عملية حافة مشطوفة مزدوجة ، مما يزيد من القوة الهيكلية لنفس المادة بنسبة 50٪.
2 تم إجراء جميع فتحات التثبيت باستخدام عملية الختم والتمديد متعددة الطبقات ، والتي تقلل من حالة السلك المنزلق بأكثر من 80٪.
3 تتبنى فتحات المدخل والمخرج هيكلًا مركبًا من فتحات الضربة القاضية والثقوب المربعة ، والتي يمكن اختيارها بمرونة أثناء التثبيت في الموقع.
4 يعتمد الصندوق عملية طي مزدوجة ، مما يزيد من القوة الهيكلية لنفس المادة بنسبة 50٪.
5 تتبنى دائرة التحكم تصميمًا مركبًا لوضع التصحيح ووضع الحماية من الحرائق ، مما يقلل بشكل كبير من احتراق المروحة ومعدات مضخة المياه المصممة للحماية من الحريق أثناء التصحيح.
تصميم
